Sistema di inertizzazione Tag-Pipe Double Seal per tubi 16-320mm

Sistema di inertizzazione Tag-Pipe Double Seal per ridurre l'ossidazione e creare un ambiente di saldatura ideale per acciaio inox e titanio. In base al modello scelto sarà possibile lavorare su tubazioni da 3/4" a 12" di diametro.

Il sistema di inertizzazione Double Seal in silicio di Tag-Pipe è progettato per ridurre sia l'utilizzo di gas inerte che il tempo di inertizzazione. La saldatura efficace di acciaio inox, titanio e altri materiali esotici per l'industria petrolchimica, farmaceutica, dei semiconduttori e alimentare, richiede strumenti adatti per creare un ambiente di saldatura ideale.

Gli strumenti di spurgo e il loro impiego hanno un impatto importante nella prevenzione dell'ossidazione e nella qualità finale della saldatura.

Questo sistema si serve di dischi in silicio per formare una guarnizione a tenuta d'aria, ridurre i tempi di inertizzazione e il consumo di gas per una massima efficienza. I tempi di inertizzazione sono ridotti al minimo, tipicamente sono richiesti solo 2 minuti per inertizzare un tubo da 8" con lo 0,01% di ossigeno.

I sistemi Double Seal sono disponiobili in varie versioni che si contraddistinguono per il loro diametro. Questi sono disponibili per l'utilizzo su tubi con diametro da 3/4" a 12" (16 - 320 mm).

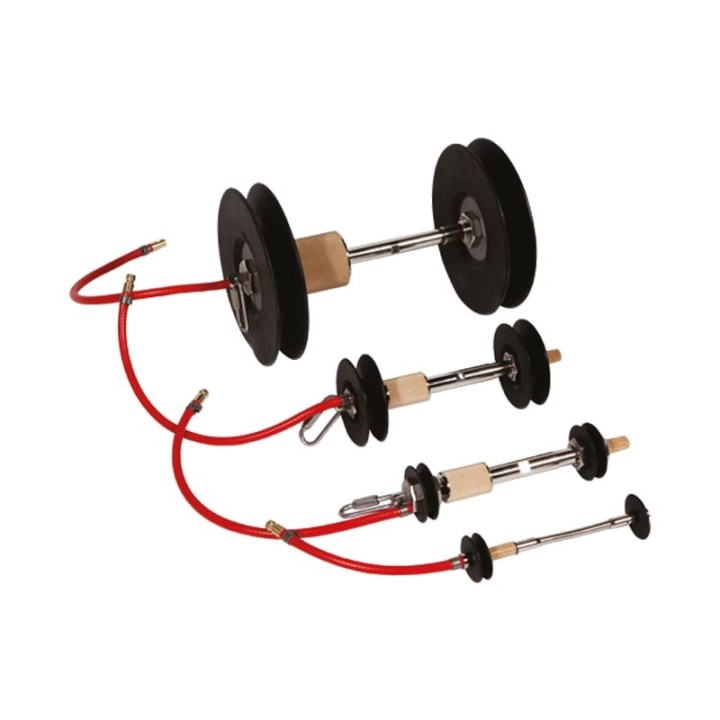

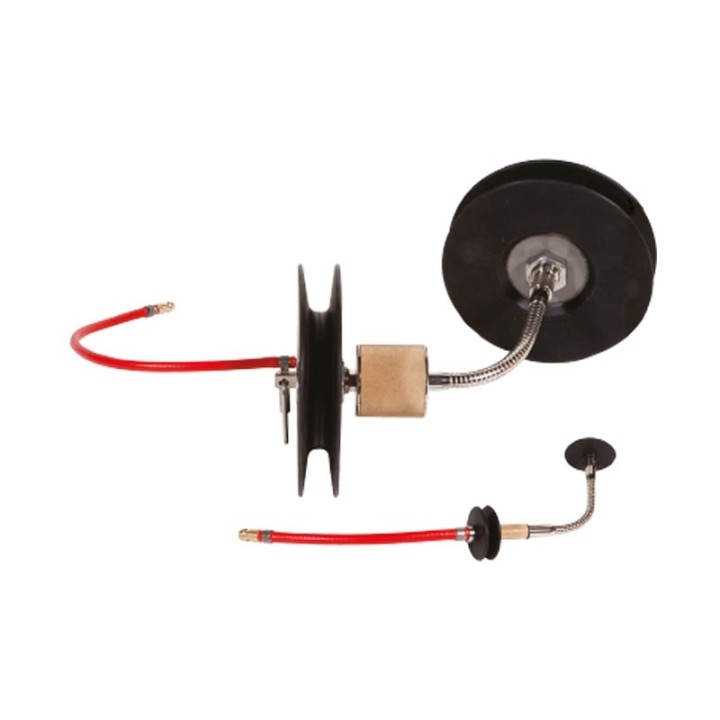

A seconda del diametro il sistema di inertizzazione viene fornito con tubo di collegamento flessibile e/o rigido. Il tubo flessibile viene utilizzato per inertizzare gomiti e raccordi mentre quello rigido per collegamenti lineari.

L'ingresso e l'uscita del gas sono forniti tramite due dischi gemelli di tenuta, separati da un tubo flessibile o rigido. Il design garantisce che almeno un disco rimanga sempre stretto alla parete del tubo, creando una tenuta al 100%. Il gas si diffonde nella camera attraverso il diffusore di materiale sinterizzato e viene espulso dai fori di scarico nell'unità del disco gemello secondario.

Questo processo di diffusione di gas produce un flusso costante e previene la turbolenza del gas dietro la saldatura, minimizzando così il rischio di ossidazione nella camera di saldatura e permettendo allo stesso tempo un tempo di inertizzazione velocissimo, determinando così un considerevole risparmio sui costi di gas e tempo.

Oltre al tempo di inertizzazione estremamente breve, il Seal System in silicio dà anche la possibilità di coprire vari diametri di tubi nominali tramite una coppia di deflettori, che consentono di utilizzare il dispositivo in modo altamente economico.

Perchè inertizzare il processo di saldatura?

Durante saldatura di acciaio inox, titanio e altri materiali resistenti alla corrosione, garantire l'ambiente ideale è fondamentale per mantenere intatte le proprietà di resistenza alla corrosione.

Durante il processo di saldatura, il cordolo è sottoposto a calore e aria che provocano ossidazione, se non vengono rispettate le corrette procedure. È necessario prevenire l'ossidazione per ottenere i migliori risultati. La qualità della saldatura del materiale esotico resistente alla corrosione dipende dal metodo di spurgo impiegato per ridurre o eliminare l'ossidazione.

Gli strumenti di spurgo e il loro impiego hanno un impatto importante nella prevenzione dell'ossidazione e nella qualità finale della saldatura. Questa tecnica è fondamentale per chi opera nell'industria nucleare, petrolchimica, farmaceutica, dei semiconduttori, aerospaziale e alimentare.

Disponibile in diverse misure

IL PRODOTTO È ORIGINALE TAG-PIPE

I prodotti Tag-Pipe sono usati nei cantieri industriali di tutto il mondo, dalle industrie navali alle raffinerie fino ad arrivare ai fabbricatori di caldaie e recipienti. Affidarsi a Tag-Pipe significa scegliere attrezzature di altissima qualità in grado di fornire soluzioni a tutti i lavori di fabbricazione di tubi.
