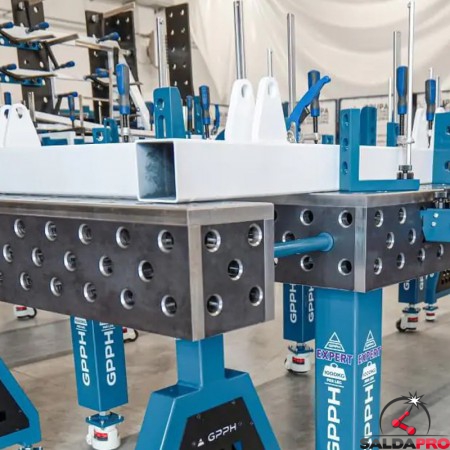

Supporto saldatura GPPH SteelEco Trestle spessore 8mm, fori 16mm in griglia diagonale
850,00 € +iva
1.037,00 € iva inclusa
Perfetta planarità con tolleranza +/- 0,5mm
7 lunghezze: 60 - 80 - 100 - 120 - 150 - 200 - 240 cm
In acciaio S355J2+N
Fori da 16 mm di diametro
Portata di 250 Kg per lato
Griglia fori da 100x100mm con diagonali
Spalle laterali con 3 linee di fori
Rinforzi interni per una maggiore stabilità
Spessore piano 8 mm
Gambe in tubolare da 60 x 60 x 4 mm
Supporto saldatura GPPH linea SteelEco con sistema di fori da 16 mm di diametro, griglia diagonale da 100 x 100 x 50mm, carico massimo 500 Kg (250 Kg per lato).
Disponibile online in 7 diverse lunghezze: 60cm, 80cm, 100cm, 120cm, 150cm, 200cm e 240cm
Nati dall'ingegno di GPPH per completare i loro tavoli di saldatura, i supporti SteelEco rappresentano la chiave per massimizzare la versatilità e il comfort di ogni saldatore.
Adatti a molteplici contesti e lavorazioni nelle officine e nel settore della carpenteria metallica, questi supporti si rivelano la soluzione più conveniente per ampliare l'area di lavoro del tuo tavolo, permettendoti di affrontare con sicurezza anche pezzi di grandi dimensioni che superano le dimensioni del tuo banco.
Un ulteriore vantaggio nell'utilizzare i supporti SteelEco è l'imbattibile ergonomia che offrono. Consentendo di allestire la zona di lavoro in base al pezzo da saldare, favoriscono una postura corretta durante le lavorazioni, riducendo notevolmente affaticamento e tensioni muscolari.
La loro solida struttura garantisce una stabilità ineccepibile durante le operazioni di saldatura, eliminando ogni rischio di incidente e contribuendo a un ambiente di lavoro sicuro. Con i supporti SteelEco, GPPH riconferma il suo impegno nel fornire ai saldatori strumenti di lavoro all'avanguardia che coniugano prestazioni eccellenti con la massima attenzione al benessere dei professionisti.
Gambe in tubolare da 60 x 60 x 4 mm
Spessore piano 8 mm
Realizzato in acciaio S355J2+N
Eccellente conduttività elettrica per condizioni ottimali di saldatura
Fori diametro 16 mm tagliati al laser per un facile utilizzo degli accessori
3 linee di fori nelle fasce laterali alte 200 mm
Fori predisposti in griglia da 100 x 100 mm con diagonale
Perfetta planarità con un margine di solo +/- 0,5 mm
Fitta nervatura interna che contribuisce ad una maggiore stabilità
Massimizza la flessibilità e l'ergonomia di lavorazione
Tolleranza dell'inclinazione sulla parete laterale dalla parte superiore a quella inferiore è di 0.3°
Dati tecnici supporti saldatura SteelEco
| Lunghezza | 60 - 80 - 100 - 120 - 150 - 200 - 240 cm |
| Altezza spalle laterali | 200 mm |
| Portata | 500 Kg (250Kg per lato) |
| N° Gambe | 2 |
| Profilo gambe | 60 x 60 x 4 mm |
| Diametro fori | 16 mm |
| Griglia fori | 100 x 100 x 50 mm |
| Spessore piano | 8 mm |
Sistema fori da 16 mm su griglia 100 x 100 mm
La superficie e le spalle laterali dei supporti per saldatura SteelEco si contraddistinguono per il loro sistema di fori da 16 mm predisposti in una griglia 100 x 100 mm con diagonale.
I fori, fresati e smussati, assicurano un posizionamento preciso della struttura ed al tempo stesso facilitare il montaggio degli elementi di serraggio per garantire maggiore produttività.
Il sistema con fori a 16 mm risulta perfetto per lavori che richiedono la massima precisione e nella saldatura di strutture relativamente piccole e dal peso contenuto. È molto popolare nella saldatura robotizzata dove il bloccaggio preciso degli utensili è essenziale per ottenere risultati di saldatura eccellenti.
La presenza di fori aggiuntivi lungo le diagonali del grigliato offrono una maggiore flessibilità e opzioni di fissaggio degli utensili. Una scelta eccellente per progetti specifici ed esigenze diverse.
Gambe con piedi regolabili, massima stabilità del tavolo
I supporti per saldatura della serie SteelEco sono dotati di gambe in tubolare quadro da 60 x 60 mm. Queste garantiscono una grandissima stabilità e solidità durante la saldatura e l'assemblaggio, anche quando si lavora su componenti estremamente pesanti.
Le gambe, quando dotate di piedini di livellamento, risultano essere la migliore soluzione per chi necessita di una postazione di lavoro fissa e che massimizzi la stabilità. Il piede fornisce una presa sicura sulla superficie d'appoggio, in modo che l'operatore possa concentrarsi sulla saldatura o sull'assemblaggio del manufatto.
Ognuna delle gambe del supporto di saldatura SteelEco fornisce una capacità di carico massima di 250 Kg, per una portata massima di 500 Kg.
Perfetta planarità, materiali robusti e attenzione al dettaglio
Per garantire la massima stabilità, i supporti per saldatura sono stati dotati di una robusta e fitta nervatura di rinforzo al disotto del piano di lavoro. Questi rinforzi sono distanziati in media ogni 400 mm e proteggono il supporto da deformazioni e conferiscono maggiore stabilità all’intera struttura.
In questo modo il supporto sarà in grado di mantenere una perfetta geometria nel tempo, indifferentemente dalla frequenza di lavorazione o dai carichi applicati.
Il vantaggio principale di tale costruzione è la possibilità di ottenere una superficie di lavoro perfettamente piana. A prova di queste sue incredibili caratteristiche costruttive, i supporti SteelEco offrono una tolleranza di planarità di soli ±0,5 mm sulla loro intera lunghezza. Qualità che ti permetteranno di effettuare lavorazioni di assoluta qualità e precisione.
La struttura durevole e la lavorazione di alta qualità di questi supporti non solo forniranno eccellenti risultati di saldatura, ma aumenteranno anche la produttività e faranno risparmiare tempo nel lavoro.
Nelle due immagini viene mostrata la precisione della planarità dei nostri tavoli da saldatura, usando un comparatore ed una guida lineare Hiwin viene misurato il piano sia trasversalmente che longitudinalmente, la sezione più critica.
Analisi FEA
L'uso di una distribuzione lineare delle nervature, in cui vi è una nervatura ogni 400 mm di lunghezza laterale, consente una distribuzione uniforme delle sollecitazioni.
Di conseguenza, la struttura del tavolo di saldatura mantiene la stabilità e non subisce deformazioni puntiformi.
Caratteristiche a Confronto
Indeciso su quale linea di prodotti sia più adatta alle tue esigenze? La tabella qui sotto mette a confronto le caratteristiche principali che contraddistinguono i supporti di saldatura GPPH.
| SteelEco | SteelPlus | SteelMax | SteelExpert | |
| Planarità tavolo | ±0,5 mm | ±0,3 mm | ±0,3 mm | ±0,3 mm |
| Bordi fresati | ||||
| Prodotto con lo standard ISO 2768-1 | ||||
| Tre griglie di fori sui 4 lati | ||||
| Spessore piano | 8 mm | 12 mm | 15 mm | 25 mm |
| Diametro fori | ø 16 mm | ø 16 mm | ø 28 mm | ø 28 mm |
| Fori smussati / Fresati | ||||
| Profilo gambe | 60 x 60 mm | 80 x 80 mm | 100 x 100 mm | 120 x 120 mm |
| Capacità di carico | 250 Kg per lato | 500 Kg per lato | 700 Kg per lato | 1000 Kg per lato |
La gamma GPPH per la saldatura professionale
Con l'ampia gamma di accessori e sistemi di fissaggio GPPH potrai realizzare anche le saldature più difficili impiegando la metà del tempo.
All'interno del nostro catalogo online potrai trovare perni di serraggio, distanziali, squadre di battuta, goniometro e molti altri accessori tutti realizzati in materiale alta qualità e compatibili con i principali tavoli da saldatura presenti sul mercato.
Scegliere un tavolo di saldatura ti permetterà di ridurre i tempi di set-up e preparazione del semilavorato, garantendoti allo stesso tempo una lavorazione di elevata precisione evitando errori e sprechi.
GPPHTR.ECO600D
2 Articoli
Scheda tecnica
- Materiale
- Acciaio S355J2+N
- Diametro fori
- 16 mm
- Griglia
- 100 mm
- Portata
- 500 Kg
- Spessore piano
- 8 mm
- Tipologia Gambe Tavoli
- Gambe Standard
