Supporto saldatura GPPH SteelMax Trestle spessore 15mm, fori 28mm in griglia diagonale
997,50 € +iva
Risparmia 5%
1.216,95 € iva inclusa
1.050,00 €
Perfetta planarità con tolleranza +/- 0,3mm
7 lunghezze: 60 - 80 - 100 - 120 - 150 - 200 - 240 cm
In acciaio S355J2+N
Fori da 28 mm di diametro
Portata di 700 Kg per lato
Griglia fori da 100x100mm con diagonali
Spalle laterali con 3 linee di fori
Rinforzi interni per una maggiore stabilità
Spessore piano 15 mm
Gambe in tubolare da 100 x 100 x 4 mm

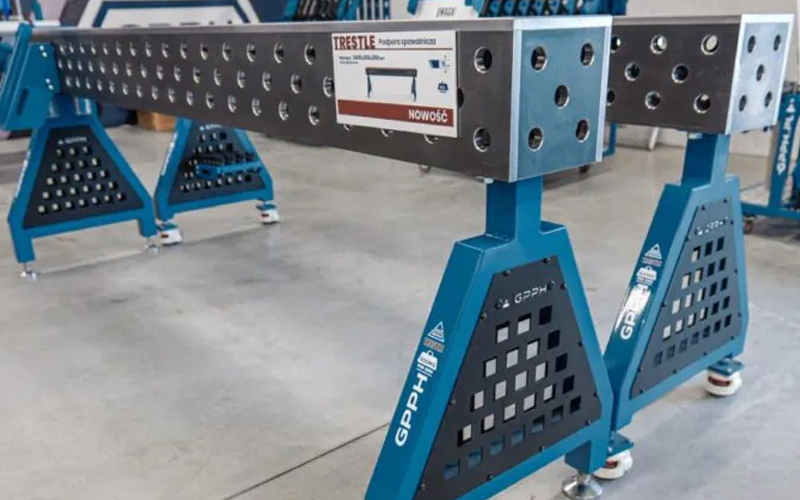

Supporto saldatura GPPH linea SteelMax con sistema di fori da 28 mm di diametro, griglia diagonale da 100 x 100 x 50mm, carico massimo 1400 Kg (700 Kg per lato).
Disponibile online in 7 diverse lunghezze: 60cm, 80cm, 100cm, 120cm, 150cm, 200cm e 240cm
GPPH presenta i supporti per saldatura SteelMax, accessori indispensabili per ampliare le potenzialità dei suoi tavoli di saldatura e offrire ai professionisti un'esperienza di lavoro senza precedenti.
Realizzati con gli stessi elevati standard qualitativi che contraddistinguono l'intera linea SteelMax, questi supporti si distinguono per la loro eccezionale capacità di carico, rendendoli una scelta indispensabile per applicazioni professionali dove precisione e durata sono requisiti imprescindibili.
Che si tratti di saldatura manuale o robotizzata, i supporti SteelMax garantiscono la massima stabilità e precisione, consentendo la realizzazione di saldature impeccabili anche su pezzi di grandi dimensioni.
La loro versatilità li rende ideali per molteplici settori e applicazioni. Grazie a questi supporti è possibile ampliare facilmente l'area di lavoro del proprio tavolo di saldatura, lavorando in sicurezza anche su composizioni sovradimensionate.
Un ulteriore vantaggio nell'integrare i supporti SteelMax nella propria dotazione di strumenti è l'imbattibile ergonomia. Essi permettono infatti di adattare la postazione di lavoro al pezzo in lavorazione, riducendo fatica e tensione muscolare per un comfort ottimale durante le operazioni di saldatura.
La robustezza della struttura garantisce una stabilità ineccepibile durante la saldatura, eliminando il rischio di incidenti e migliorando sensibilmente la sicurezza sul lavoro.
I supporti per saldatura SteelMax rappresentano l'investimento ideale per tutti i professionisti che desiderano elevare la propria esperienza di lavoro a nuovi livelli di flessibilità, ergonomia e robustezza.
Gambe in tubolare da 100 x 100 x 4 mm
Spessore piano 15 mm
Realizzato in acciaio S355J2+N
Eccellente conduttività elettrica per condizioni ottimali di saldatura
Fori diametro 28 mm tagliati al laser per un facile utilizzo degli accessori
3 linee di fori nelle fasce laterali alte 200 mm
Fori predisposti in griglia da 100 x 100 mm con diagonale
Perfetta planarità con un margine di solo +/- 0,3 mm
Fitta nervatura interna che contribuisce ad una maggiore stabilità
Massimizza la flessibilità e l'ergonomia di lavorazione
Tolleranza dell'inclinazione sulla parete laterale dalla parte superiore a quella inferiore è di 0.3°
Dati tecnici supporti saldatura SteelMax
| Lunghezza | 60 - 80 - 100 - 120 - 150 - 200 - 240 cm |
| Altezza spalle laterali | 200 mm |
| Portata | 1400 Kg (700Kg per lato) |
| N° Gambe | 2 |
| Profilo gambe | 100 x 100 x 4 mm |
| Diametro fori | 28 mm |
| Griglia fori | 100 x 100 x 50 mm |
| Spessore piano | 15 mm |
Sistema fori da 28 mm su griglia 100 x 100 mm con diagonali
La superficie e le spalle laterali dei supporti per saldatura SteelMax si contraddistinguono per il loro sistema di fori da 28 mm predisposti in una griglia 100 x 100 mm con diagonale.
I fori, fresati e smussati, assicurano un posizionamento preciso della struttura ed al tempo stesso facilitare il montaggio degli elementi di serraggio per garantire maggiore produttività.
Il sistema con fori da 28 mm permette il posizionamento di elementi di bloccaggio più robusti e performanti in modo da avere un fissaggio sicuro anche su componenti di grandi dimensioni.
La presenza di fori aggiuntivi lungo le diagonali del grigliato offrono una maggiore flessibilità e opzioni di fissaggio degli utensili. Una scelta eccellente per progetti specifici ed esigenze diverse.
Gambe con piedi regolabili, massima stabilità del tavolo
I supporti per saldatura della serie SteelMax sono dotati di gambe in tubolare quadro da 100 x 100 mm. Queste garantiscono una grandissima stabilità e solidità durante la saldatura e l'assemblaggio, anche quando si lavora su componenti estremamente pesanti.
Le gambe, quando dotate di piedini di livellamento, risultano essere la migliore soluzione per chi necessita di una postazione di lavoro fissa e che massimizzi la stabilità. Il piede fornisce una presa sicura sulla superficie d'appoggio, in modo che l'operatore possa concentrarsi sulla saldatura o sull'assemblaggio del manufatto.
Ognuna delle gambe del supporto di saldatura SteelMax fornisce una capacità di carico massima di 700 Kg, per una portata massima di 1400 Kg.
Perfetta planarità, materiali robusti e attenzione al dettaglio
Per garantire la massima stabilità, i supporti per saldatura sono stati dotati di una robusta e fitta nervatura di rinforzo al disotto del piano di lavoro. Questi rinforzi sono distanziati in media ogni 400 mm e proteggono il supporto da deformazioni e conferiscono maggiore stabilità all’intera struttura.
In questo modo il supporto sarà in grado di mantenere una perfetta geometria nel tempo, indifferentemente dalla frequenza di lavorazione o dai carichi applicati.
Il vantaggio principale di tale costruzione è la possibilità di ottenere una superficie di lavoro perfettamente piana. A prova di queste sue incredibili caratteristiche costruttive, i supporti SteelMax offrono una tolleranza di planarità di soli ±0,3 mm sulla loro intera lunghezza. Qualità che ti permetteranno di effettuare lavorazioni di assoluta qualità e precisione.
La struttura durevole e la lavorazione di alta qualità di questi supporti non solo forniranno eccellenti risultati di saldatura, ma aumenteranno anche la produttività e faranno risparmiare tempo nel lavoro.
Nelle due immagini viene mostrata la precisione della planarità dei nostri tavoli da saldatura, usando un comparatore ed una guida lineare Hiwin viene misurato il piano sia trasversalmente che longitudinalmente, la sezione più critica.
Analisi FEA
L'uso di una distribuzione lineare delle nervature, in cui vi è una nervatura ogni 400 mm di lunghezza laterale, consente una distribuzione uniforme delle sollecitazioni.
Di conseguenza, la struttura del tavolo di saldatura mantiene la stabilità e non subisce deformazioni puntiformi.
Caratteristiche a Confronto
Indeciso su quale linea di prodotti sia più adatta alle tue esigenze? La tabella qui sotto mette a confronto le caratteristiche principali che contraddistinguono i supporti di saldatura GPPH.
| SteelEco | SteelPlus | SteelMax | SteelExpert | |
| Planarità tavolo | ±0,5 mm | ±0,3 mm | ±0,3 mm | ±0,3 mm |
| Bordi fresati | ||||
| Prodotto con lo standard ISO 2768-1 | ||||
| Tre griglie di fori sui 4 lati | ||||
| Spessore piano | 8 mm | 12 mm | 15 mm | 25 mm |
| Diametro fori | ø 16 mm | ø 16 mm | ø 28 mm | ø 28 mm |
| Fori smussati / Fresati | ||||
| Profilo gambe | 60 x 60 mm | 80 x 80 mm | 100 x 100 mm | 120 x 120 mm |
| Capacità di carico | 250 Kg per lato | 500 Kg per lato | 700 Kg per lato | 1000 Kg per lato |
La gamma GPPH per la saldatura professionale
Con l'ampia gamma di accessori e sistemi di fissaggio GPPH potrai realizzare anche le saldature più difficili impiegando la metà del tempo.
All'interno del nostro catalogo online potrai trovare perni di serraggio, distanziali, squadre di battuta, goniometro e molti altri accessori tutti realizzati in materiale alta qualità e compatibili con i principali tavoli da saldatura presenti sul mercato.
Scegliere un tavolo di saldatura ti permetterà di ridurre i tempi di set-up e preparazione del semilavorato, garantendoti allo stesso tempo una lavorazione di elevata precisione evitando errori e sprechi.
GPPHTR.PRO600D
2 Articoli
Scheda tecnica
- Materiale
- Acciaio S355J2+N
- Diametro fori
- 28 mm
- Griglia
- 100 mm
- Portata
- 1400 Kg
- Spessore piano
- 15 mm
- Tipologia Gambe Tavoli
- Gambe Standard
Perfetta planarità con tolleranza +/- 0,3mm
7 lunghezze: 60 - 80 - 100 - 120 - 150 - 200 - 240 cm
In acciaio S355J2+N
Fori da 28 mm di diametro
Portata di 700 Kg per lato
Griglia fori da 100x100mm con diagonali
Spalle laterali con 3 linee di fori
Rinforzi interni per una maggiore stabilità
Spessore piano 15 mm
Gambe in tubolare da 100 x 100 x 4 mm
