Tavolo per saldatura SteelExpert GPPH 1x1mt spessore 25mm, fori 28mm
2.598,00 € +iva
3.169,56 € iva inclusa
Perfettamente planarità con tolleranza +/- 0,3mm
Tavolo da 1000x1000mm
Altezza regolabile 880-930mm
In acciaio S355J2+N
Design modulare
Portata massima di 4000 Kg
Spalle laterali con 3 linee di fori
Piano da 25mm di spessore
Fori da 28mm predisposti in griglia da 100 x 100 mm
4 gambe con piedini per la massima stabilità
Tavolo da saldatura GPPH SteelExpert 1000 x 1000 mm con sistema di fori 28 mm, griglia da 100 x 100 mm, carico massimo 4.000 Kg (1.000 Kg per gamba) e gambe regolabili da 880 a 930 mm. Il miglior alleato per la saldatura di manufatti pesanti in ogni ramo dell'industria del metallo.
I banchi da lavoro GPPH serie SteelExpert, costruiti in robusto acciaio S355J2+N, offrono prestazioni eccezionali, durata nel tempo e un'elevata capacità di carico. Sono la soluzione ideale per le industrie che lavorano con componenti pesanti, come quelle navali, ferroviarie e per la produzione di macchinari.
Il piano del tavolo, spesso 25 mm e rinforzato da nervature, garantisce una base solida e stabile, perfetta per eseguire lavorazioni di saldatura e lavorazioni di precisione anche su grandi pezzi.
Grazie al design modulare, i banchi possono essere facilmente combinati per creare superfici di lavoro personalizzate e adatte a qualsiasi esigenza produttiva, dalla realizzazione di semplici componenti 2D fino a strutture complesse di grandi dimensioni.
Oltre a semplificare la produzione di singoli pezzi, questi banchi ottimizzano i processi produttivi in serie, riducendo notevolmente i tempi di preparazione ed il tasso di errore.
Gambe in tubolare da 120 x 120 mm
Spessore piano 25 mm
Realizzato interamente in acciaio S355J2+N
Fori diametro ø 28 mm smussati e fresati

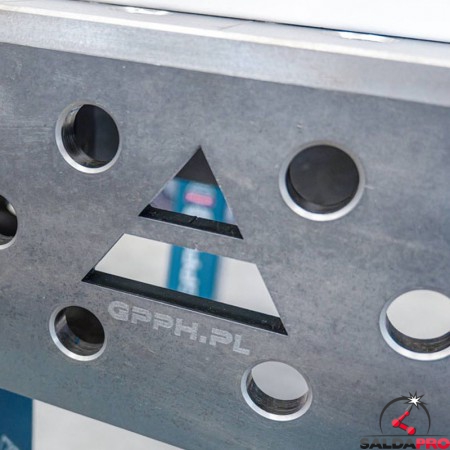

3 linee di fori nelle fasce laterali alte 200 mm
Scala incisa in griglia da 100x100 mm
Altezza regolabile del piano da 880-930 mm
Perfetta planarità con un margine di solo +/- 0,3 mm
Fitta nervatura per una migliore distribuzione del peso
Piedini per la massima stabilità ed un facile livellamento
Tolleranza dell'inclinazione tra parete laterale e superiore/inferiore è di 0.3°
Dati tecnici SteelExpert 1000 x 1000 mm
| Spalle laterali | 200 mm |
| Portata | 4.000 Kg (1.000 Kg per gamba) |
| N° Gambe | 4 |
| Profilo Gambe | 120 x 120 mm |
| Altezza regolabile piano | 880 - 930 mm |
| Diametro fori | 28 mm |
| Spessore piano | 25 mm |
| Griglia | 100 x 100 mm |
Sistema fori da 28 mm su griglia 100x100mm
La superficie e le spalle laterali dei tavoli per saldatura SteelExpert si contraddistinguono per il loro sistema di fori da 28 mm predisposti in una griglia 100 x 100 mm.
I fori sono fresati e smussati per garantire un posizionamento preciso della struttura ed al tempo stesso facilitare il montaggio degli elementi di serraggio per garantire maggiore produttività.
Il sistema con fori da 28 mm permette il posizionamento di elementi di bloccaggio più robusti e performanti in modo da avere un fissaggio sicuro anche su componenti di grandi dimensioni.
Gambe con piedi regolabili, massima stabilità del tavolo
I tavoli per saldatura SteelExpert sono dotati di gambe in tubolare quadro da 120 x 120 mm. Queste garantiscono una grandissima stabilità e solidità durante la saldatura e l'assemblaggio, anche quando si lavora su componenti estremamente pesanti.
Le gambe, quando dotate di piedini di livellamento, risultano essere la migliore soluzione per chi necessita di una postazione di lavoro fissa e che massimizzi la stabilità. Il piede fornisce una presa sicura sulla superficie d'appoggio, in modo che l'operatore possa concentrarsi sulla saldatura o sull'assemblaggio del manufatto.
Ognuna delle 4 gambe del tavolo di saldatura SteelExpert fornisce una capacità di carico massima di 1.000 Kg, per un totale di 4.000 Kg.
Perfetta planarità, materiali robusti e attenzione al dettaglio
Per garantire la massima stabilità, i supporti per saldatura sono stati dotati di una robusta e fitta nervatura di rinforzo al disotto del piano di lavoro. Questi rinforzi sono distanziati in media ogni 400 mm e proteggono il supporto da deformazioni e conferiscono maggiore stabilità all’intera struttura.
In questo modo il supporto sarà in grado di mantenere una perfetta geometria nel tempo, indifferentemente dalla frequenza di lavorazione o dai carichi applicati.
Il vantaggio principale di tale costruzione è la possibilità di ottenere una superficie di lavoro perfettamente piana. A prova di queste sue incredibili caratteristiche costruttive, i supporti SteelExpert offrono una tolleranza di planarità di soli ±0,3 mm sulla loro intera lunghezza. Qualità che ti permetteranno di effettuare lavorazioni di assoluta qualità e precisione.
La struttura durevole e la lavorazione di alta qualità di questi supporti non solo forniranno eccellenti risultati di saldatura, ma aumenteranno anche la produttività e faranno risparmiare tempo nel lavoro.
Nelle due immagini viene mostrata la precisione della planarità dei nostri tavoli da saldatura, usando un comparatore ed una guida lineare Hiwin viene misurato il piano sia trasversalmente che longitudinalmente, la sezione più critica.
La tolleranza dell'inclinazione sulla parete laterale dalla parte superiore a quella inferiore è di 0.3°
Analisi FEA
L'uso di una distribuzione lineare delle nervature, in cui vi è una nervatura ogni 400 mm di lunghezza laterale, consente una distribuzione uniforme delle sollecitazioni.
Di conseguenza, la struttura del tavolo di saldatura mantiene la stabilità e non subisce deformazioni puntiformi.
Caratteristiche a Confronto
Non sei sicuro su quale tavolo da saldatura sia più adatto alle tue esigenze? Nella tabella sottostante sono messe a confronto le caratteristiche principali che contraddistinguono le varie serie di tavoli da saldatura GPPH.
| SteelEco | SteelPlus | SteelMax | SteelExpert | |
| Perfetta planarità tavolo | ||||
| Fori calibrati | ||||
| Prodotto con lo standard ISO 2768-1 | ||||
| Tre griglie di fori sui 4 lati | ||||
| Spessore piano | 8 mm | 12 mm | 15 mm | 25 mm |
| Diametro fori | ø 16 mm | ø 16 mm | ø 28 mm | ø 28 mm |
| Fori smussati / Fresati | ||||
| Profilo gambe | 60x60 mm | 80x80 mm | 100x100 mm | 120x120 mm |
| Bordi piano di lavoro fresati | ||||
| Capacità di carico | 250Kg per gamba | 500Kg per gamba | 700Kg per gamba | 1.000Kg per gamba |
La gamma GPPH per la saldatura professionale
Con l'ampia gamma di accessori e sistemi di fissaggio GPPH potrai realizzare anche le saldature più difficili impiegando la metà del tempo.
All'interno del nostro catalogo online potrai trovare perni di serraggio, distanziali, squadre di battuta, goniometro e molti altri accessori tutti realizzati in materiale alta qualità e compatibili con i principali tavoli da saldatura presenti sul mercato.
Scegliere un tavolo di saldatura ti permetterà di ridurre i tempi di set-up e preparazione del semilavorato, garantendoti allo stesso tempo una lavorazione di elevata precisione evitando errori e sprechi.
GPPHTWT.EXP.100100
3 Articoli
Scheda tecnica
- Peso
- 480 kg
- Marcatura
- CE
- Materiale
- Acciaio S355J2+N
- Dimensioni piano
- 1000 x 1000 mm
- Altezza tavolo
- 880 - 930 mm
- Diametro fori
- 28 mm
- Griglia
- 100 mm
- Portata
- 4000 Kg
- Spessore piano
- 25 mm
- Tipologia Gambe Tavoli
- Gambe Standard
