Tavolo per saldatura con ruote SteelExpert GPPH 1,2x1,2mt spessore 25mm, fori 28mm in griglia diagonale
3.830,00 € +iva
4.672,60 € iva inclusa
Perfettamente planare con tolleranza +/- 0,3mm
Tavolo da 1200 x 1200 mm
Altezza regolabile 880-930mm
In acciaio S355J2+N
Design modulare
Portata massima di 4000 Kg
Spalle laterali con 3 linee di fori
Piano da 25mm di spessore
Fori da 28mm predisposti in griglia da 100 x 100 mm con diagonali
4 gambe con ruote per massimizzare la mobilità
Tavolo da saldatura GPPH SteelExpert 1200 x 1200 mm con sistema di fori 28 mm predisposti in griglia da 100 x 100 x 50 mm con diagonale, carico massimo 4.000 Kg (1.000 Kg per gamba) e gambe con ruote regolabili da 880 a 930 mm. Soluzione robusta e performante per la saldatura di manufatti pesanti ma che allo stesso tempo risulta flessibile e facile da spostare.
I banchi da lavoro GPPH serie SteelExpert, costruiti in robusto acciaio S355J2+N, offrono prestazioni eccezionali, durata nel tempo e un'elevata capacità di carico. Sono la soluzione ideale per le industrie che lavorano con componenti pesanti, come quelle navali, ferroviarie e per la produzione di macchinari.
Il piano del tavolo, spesso 25 mm e rinforzato da nervature, garantisce una base solida e stabile, perfetta per eseguire lavorazioni di saldatura e lavorazioni di precisione anche su grandi pezzi.

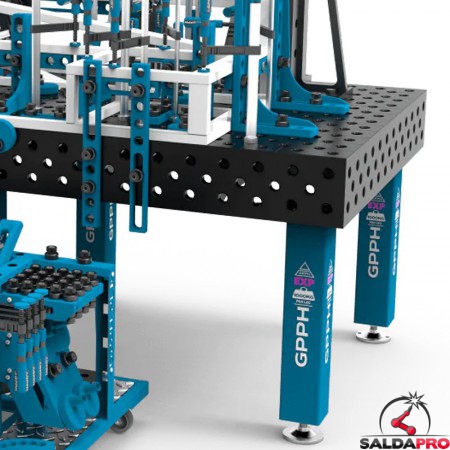

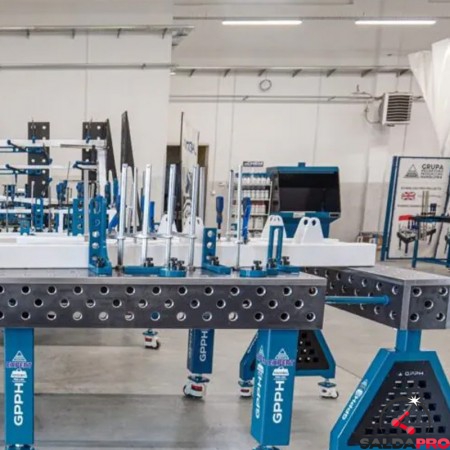

Grazie al design modulare, i banchi possono essere facilmente combinati per creare superfici di lavoro personalizzate e adatte a qualsiasi esigenza produttiva, dalla realizzazione di semplici componenti 2D fino a strutture complesse di grandi dimensioni.
Oltre a semplificare la produzione di singoli pezzi, questi banchi ottimizzano i processi produttivi in serie, riducendo notevolmente i tempi di preparazione ed il tasso di errore.
4 gambe in tubolare da 120 x 120 mm
Spessore piano 25 mm
Realizzato interamente in acciaio S355J2+N
Fori diametro ø 28 mm predisposti in griglia 100x100mm con diagonali
Fori smussati e fresati con tolleranza di +/- 0,05 mm per un perfetto accoppiamento degli accessori
3 linee di fori nelle fasce laterali alte 200 mm
Altezza regolabile del piano da 880-930 mm
Perfetta planarità con un margine di solo +/- 0,3 mm
Fitta nervatura per una migliore distribuzione del peso
Gambe con ruote per la massima flessibilità di utilizzo
Tolleranza dell'inclinazione tra parete laterale e superiore/inferiore è di 0.3°
Dati tecnici SteelExpert 1200 x 1200 mm
| Spalle laterali | 200 mm |
| Portata | 4.000 Kg (1.000 Kg per gamba) |
| N° Gambe | 4 |
| Profilo Gambe | 120 x 120 mm |
| Altezza regolabile piano | 880 - 930 mm |
| Diametro fori | 28 mm |
| Spessore piano | 25 mm |
| Griglia | 100 x 100 x 50 mm |

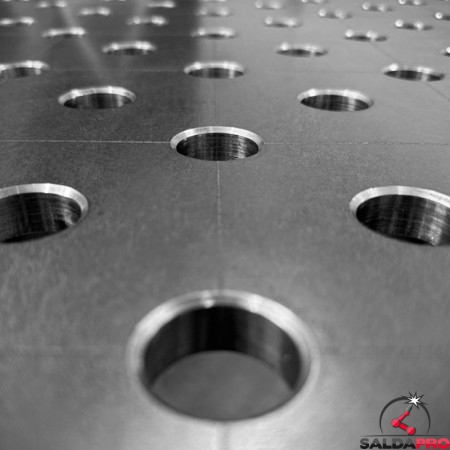

Sistema fori da 28 mm su griglia 100x100mm con diagonali
La superficie e le spalle laterali dei tavoli per saldatura SteelExpert si contraddistinguono per il loro sistema di fori da 28 mm predisposti in una griglia 100 x 100 mm con diagonali. Elevatissimo numero di fori per avere la massima libertà e capacità di fissaggio per gli accessori.

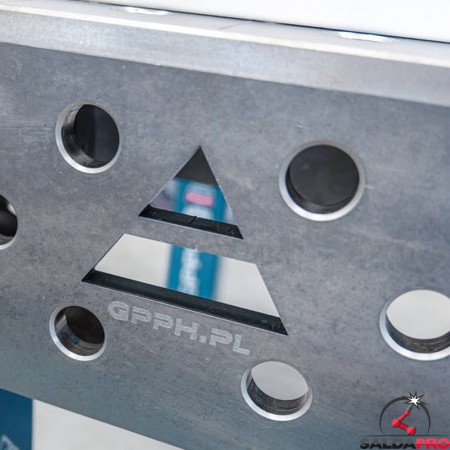

I fori sono fresati e smussati per garantire un posizionamento preciso della struttura ed al tempo stesso facilitare il montaggio degli elementi di serraggio per garantire maggiore produttività.
Il sistema con fori da 28 mm permette il posizionamento di elementi di bloccaggio più robusti e performanti in modo da avere un fissaggio sicuro anche su componenti di grandi dimensioni.
In questa versione il tavolo da saldatura SteelExpert presenta dei fori aggiuntivi lungo le diagonali del grigliato. Grazie ad un più alto numero di fori, questa soluzione offre una maggiore flessibilità ed opzioni nel fissaggio degli accessori risultando ideale per chi si trova a lavorare su costruzioni complesse.

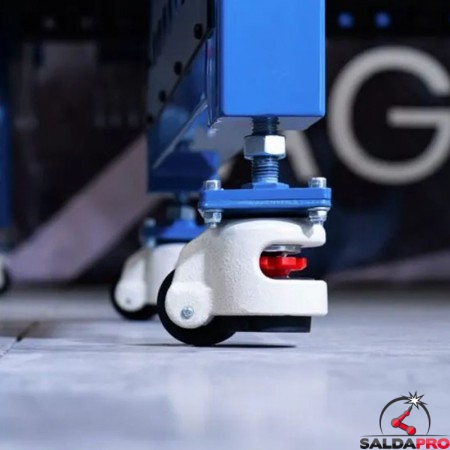

Gambe con ruote, massima flessibilità di utilizzo e facilità di movimento

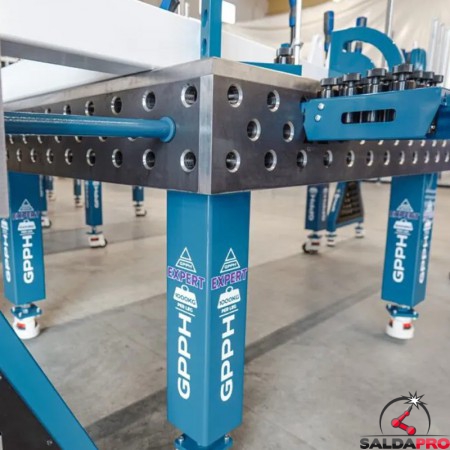

I tavoli per saldatura SteelExpert sono dotati di gambe in tubolare quadro da 120 x 120 mm. Queste garantiscono una grandissima stabilità e solidità durante la saldatura e l'assemblaggio, anche quando si lavora su componenti estremamente pesanti.
Le gambe, quando dotate di ruote, permettono di creare una postazione di lavoro flessibile e dalla massima la mobilità. Ogni ruota è dotata di un meccanismo di bloccaggio che mantiene il banco in posizione, garantendo sicurezza e stabilità.
Ognuna delle 4 gambe del tavolo di saldatura SteelExpert fornisce una capacità di carico massima di 1.000 Kg, per un totale di 4.000 Kg.
Perfetta planarità, materiali robusti e attenzione al dettaglio
Per garantire la massima stabilità, i supporti per saldatura sono stati dotati di una robusta e fitta nervatura di rinforzo al disotto del piano di lavoro. Nei tavoli da saldatura professionali GPPH, questi rinforzi sono distanziati in media ogni 400 mm e proteggono il supporto da deformazioni e conferiscono maggiore stabilità all’intera struttura.
In questo modo il supporto sarà in grado di mantenere una perfetta geometria nel tempo, indifferentemente dalla frequenza di lavorazione o dai carichi applicati.
Il vantaggio principale di tale costruzione è la possibilità di ottenere una superficie di lavoro perfettamente piana. A prova di queste sue incredibili caratteristiche costruttive, i supporti SteelExpert offrono una tolleranza di planarità di soli ±0,3 mm sulla loro intera lunghezza. Qualità che ti permetteranno di effettuare lavorazioni di assoluta qualità e precisione.
La struttura durevole e la lavorazione di alta qualità di questi supporti non solo forniranno eccellenti risultati di saldatura, ma aumenteranno anche la produttività e faranno risparmiare tempo nel lavoro.
Nelle due immagini viene mostrata la precisione della planarità dei nostri tavoli da saldatura, usando un comparatore ed una guida lineare Hiwin viene misurato il piano sia trasversalmente che longitudinalmente, la sezione più critica.
La tolleranza dell'inclinazione sulla parete laterale dalla parte superiore a quella inferiore è di 0.3°
Analisi FEA
L'uso di una distribuzione lineare delle nervature, in cui vi è una nervatura ogni 400 mm di lunghezza laterale, consente una distribuzione uniforme delle sollecitazioni.
Di conseguenza, la struttura del tavolo di saldatura mantiene la stabilità e non subisce deformazioni puntiformi.
Caratteristiche a Confronto
Non sei sicuro su quale tavolo da saldatura sia più adatto alle tue esigenze? Nella tabella sottostante sono messe a confronto le caratteristiche principali che contraddistinguono le varie serie di tavoli da saldatura GPPH.
| SteelEco | SteelPlus | SteelMax | SteelExpert | |
| Perfetta planarità tavolo | ||||
| Fori calibrati | ||||
| Prodotto con lo standard ISO 2768-1 | ||||
| Tre griglie di fori sui 4 lati | ||||
| Spessore piano | 8 mm | 12 mm | 15 mm | 25 mm |
| Diametro fori | ø 16 mm | ø 16 mm | ø 28 mm | ø 28 mm |
| Fori smussati / Fresati | ||||
| Profilo gambe | 60x60 mm | 80x80 mm | 100x100 mm | 120x120 mm |
| Bordi piano di lavoro fresati | ||||
| Capacità di carico | 250Kg per gamba | 500Kg per gamba | 700Kg per gamba | 1.000Kg per gamba |
La gamma GPPH per la saldatura professionale
Con l'ampia gamma di accessori e sistemi di fissaggio GPPH potrai realizzare anche le saldature più difficili impiegando la metà del tempo.
All'interno del nostro catalogo online potrai trovare perni di serraggio, distanziali, squadre di battuta, goniometro e molti altri accessori tutti realizzati in materiale alta qualità e compatibili con i principali tavoli da saldatura presenti sul mercato.
Scegliere un tavolo di saldatura ti permetterà di ridurre i tempi di set-up e preparazione del semilavorato, garantendoti allo stesso tempo una lavorazione di elevata precisione evitando errori e sprechi.
GPPHTWT.EXP.120120WD
3 Articoli
Scheda tecnica
- Peso
- 590 kg
- Marcatura
- CE
- Materiale
- Acciaio S355J2+N
- Dimensioni piano
- 1200 x 1200 mm
- Altezza tavolo
- 880 - 930 mm
- Diametro fori
- 28 mm
- Griglia
- 100 x 100 mm con diagonali
- Portata
- 4000 Kg
- Spessore piano
- 25 mm
- Tipologia Gambe Tavoli
- Gambe con ruote
