Tavolo per saldatura idraulico SteelExpert GPPH 2,4x1,2mt spessore 25mm, fori 28mm
11.980,00 € +iva
14.615,60 € iva inclusa
Superficie perfettamente planare
Sistema di sollevamento idraulico
In acciaio S355J2+N
Portata massima di 2900 Kg
Griglia fori 100x100mm
Spessore piano di 25 mm
Altezza regolabile tra 550 e 1550 mm
Spalle da 200 mm con fori
Tavolo da saldatura GPPH SteelExpert 2400 x 1200 mm con fori da 28mm, griglia da 100 x 100 mm, carico massimo 2.900 Kg. Il sistema di sollevamento idraulico consente la regolazione in altezza tra 550 e 1550 mm per una migliore ergonomia durante la lavorazione.
I tavoli da saldatura sono ormai da anni riconosciuti nell'industria del metallo come strumentazione indispensabile in grado di migliorare le linee produttive sia in termini di tempo che di qualità del manufatto. Questi infatti garantiscono una produzione semplificata di singoli prodotti, velocizzano la realizzazione di prototipi e pezzi in serie andando a diminuire sensibilmente i tempi di set-up ed il tasso di errore.
Quello che mancava ai classici tavoli da saldatura era la capacità di adattarsi al manufatto da realizzare. Questo problema è stato completamente risolto dal nuovissimo ed innovativo banco da saldatura SteelExpert con sistema di sollevamento idraulico integrato.
Il tavolo SteelExpert idraulico consente una regolazione dell'altezza da 550 a 1550 mm, facilitando la saldatura e l'accesso alla parte superiore del manufatto, specialmente in composizioni ingombranti che si sviluppano principalmente in verticale.

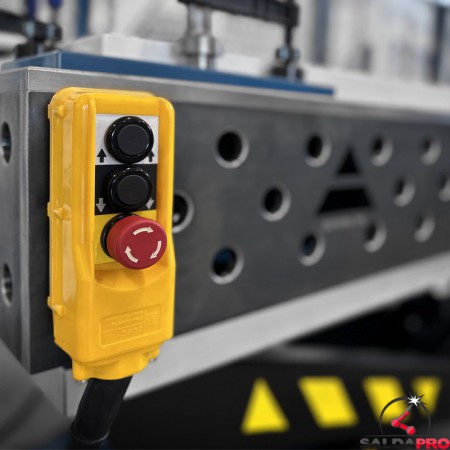

L'altezza può essere facilmente regolata tramite la pulsantiera. Il sistema di stop di emergenza è posizionato al di sotto delle spalle laterali del tavolo lungo tutto il perimetro, basterà premere il profilo in alluminio per arrestare immediatamente il movimento del tavolo.
Perfetta planarità del tavolo [+/- 0,5mm]
Spessore piano 25 mm
Realizzato interamente in acciaio S355J2+N
Nervature di rinforzo saldate
Fori ø 28 mm smussati e fresati per un facile utilizzo degli accessori
3 linee di fori nelle fasce laterali alte 200 mm
Sollevamento idraulico da 550 a 1550 mm
Tempo di sollevamento del carico in 45 - 55 secondi
Scala incisa in griglia da 100x100mm sia sul piano che nella spalla laterale
Blocco di sicurezza lungo tutto il perimetro
Massima qualità nelle lavorazioni
Alimentato da un potente motore trifase da 2.2 kW
Dati tecnici SteelExpert Elevatore 2400 x 1200 mm
| Portata | 2.900 Kg |
| Diametro fori | 28 mm |
| Griglia fori | 100 x 100 mm |
| Altezza spalle laterali | 200 mm |
| Spessore piano | 25 mm |
| Altezza regolabile piano | 550 - 1550 mm |
| Tempo di sollevamento del carico | 45 - 55 secondi |
| Dimensione della base | 2000 x 900 mm |
| Alimentazione | 2.2 kW - 400 V |
| Planarità | +/- 0,5 mm |
Sistema fori da 28 mm su griglia 100x100mm
La superficie e le spalle laterali dei tavoli per saldatura SteelExpert si contraddistinguono per il loro sistema di fori da 28 mm predisposti in una griglia 100 x 100 mm.
I fori sono fresati e smussati per garantire un posizionamento preciso della struttura ed al tempo stesso facilitare il montaggio degli elementi di serraggio per garantire maggiore produttività.
Il sistema con fori da 28 mm permette il posizionamento di elementi di bloccaggio più robusti e performanti in modo da avere un fissaggio sicuro anche su componenti di grandi dimensioni.
Sistema di sollevamento idraulico
Il sistema di sollevamento idraulico del tavolo per saldatura SteelExpert, alimentato da un potente motore elettrico da 400 V che garantisce fino a 1400 giri al minuto, assicura un rapido sollevamento e abbassamento del piano di lavoro, richiede solo 45 - 55 secondi!
Il sollevatore è dotato di classe di protezione IP 54, che garantisce un'efficace protezione contro la polvere e l'acqua, fondamentale negli ambienti difficili delle officine. Inoltre, la classe di isolamento F assicura un funzionamento sicuro e riduce al minimo il rischio di surriscaldamento dell'unità.
Il sollevatore dimostra non solo prestazioni elevate, ma anche durata e affidabilità per un lungo periodo di utilizzo. È un dispositivo indispensabile che consente di regolare il piano di saldatura in modo fluido e preciso.
Lavorazioni di massima qualità e precisione grazie ad una planarità con un margine di solo +/- 0,5 mm
Nelle due immagini viene mostrata la precisione della planarità dei nostri tavoli da saldatura, usando un comparatore ed una guida lineare Hiwin viene misurato il piano sia trasversalmente che longitudinalmente, la sezione più critica.
La tolleranza dell'inclinazione sulla parete laterale dalla parte superiore a quella inferiore è di 0.3°
Caratteristiche a Confronto
Non sei sicuro su quale tavolo da saldatura sia più adatto alle tue esigenze? Nella tabella sottostante sono messe a confronto le caratteristiche principali che contraddistinguono le varie serie di tavoli da saldatura GPPH.
| SteelEco Idraulico | SteelPlus Idraulico | SteelMax Idraulico | SteelExpert Idraulico | |
| Perfetta planarità tavolo | ||||
| Fori calibrati | ||||
| Prodotto con lo standard ISO 2768-1 | ||||
| Tre griglie di fori sui 4 lati | ||||
| Spessore piano | 8 mm | 12 mm | 15 mm | 25 mm |
| Diametro fori | ø 16 mm | ø 16 mm | ø 28 mm | ø 28 mm |
| Fori smussati / Fresati | ||||
| Profilo gambe | Idrauliche | Idrauliche | Idrauliche | Idrauliche |
| Bordi piano di lavoro fresati |
La gamma GPPH per la saldatura professionale
Con l'ampia gamma di accessori e sistemi di fissaggio GPPH potrai realizzare anche le saldature più difficili impiegando la metà del tempo.
All'interno del nostro catalogo online potrai trovare perni di serraggio, distanziali, squadre di battuta, goniometro e molti altri accessori tutti realizzati in materiale alta qualità e compatibili con i principali tavoli da saldatura presenti sul mercato.
Scegliere un tavolo di saldatura ti permetterà di ridurre i tempi di set-up e preparazione del semilavorato, garantendoti allo stesso tempo una lavorazione di elevata precisione evitando errori e sprechi.
GPPHTXWT.EXP.240120
3 Articoli
Scheda tecnica
- Norme
- ISO 2768-1
- Marcatura
- CE
- Materiale
- Acciaio S355J2+N
- Dimensioni piano
- 2400 x 1200 mm
- Diametro fori
- 28 mm
- Griglia
- 100 mm
- Portata
- 2900 Kg
- Spessore piano
- 25 mm
